loading
| tamaño: | |
|---|---|
| Estado de Disponibilidad: | |
| Cantidad: | |
TSD-RP
TSD
008
ZBL-RP
Parche de reparación
El parche de reparación ZBL-RP es un parche aplicado con calor que, en combinación con masilla de relleno, ofrece un sistema de reparación económicamente eficaz y de alta calidad para revestimientos de tuberías de PE de fábrica dañados mecánicamente durante el transporte, almacenamiento y colocación de tuberías. Está diseñado para reparar las áreas dañadas en revestimientos de líneas, principalmente PE de 2 o 3 capas.
Construcción: Sistema bicapa o tricapa:
• Primera capa: Epoxi líquido bicomponente sin disolventes (opcional)
• Segunda capa: Adhesivo copolímero
• Tercera capa: Polietileno no expandido reticulado por radiación

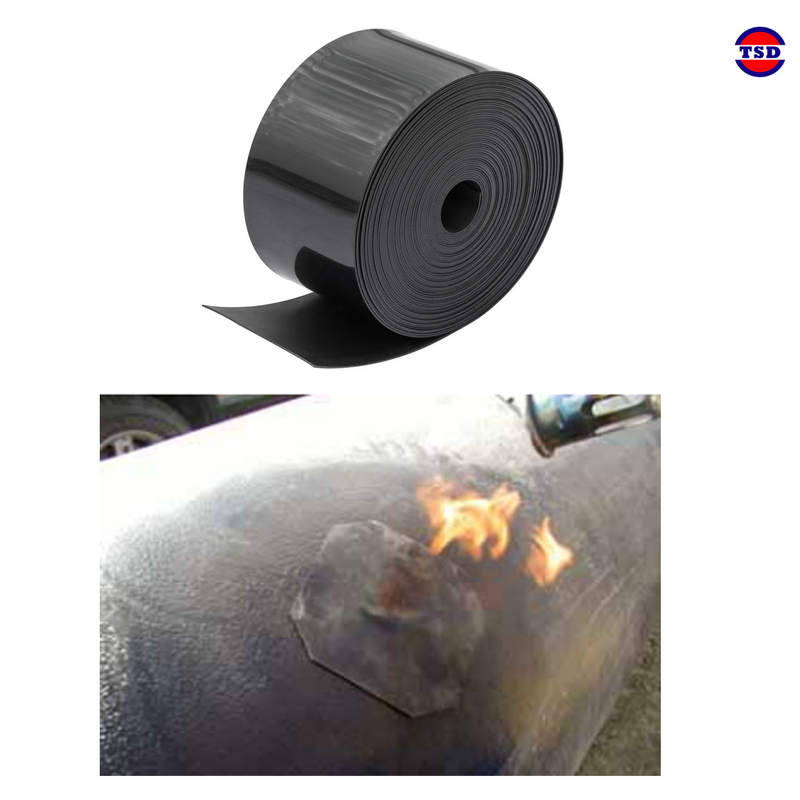

La instalación se realiza con sopletes de gas estándar. Para reparar un área dañada, los instaladores redondean, raspan, limpian y precalientan el área y la colocan sobre el área tratada y la calientan. Durante el calentamiento, el adhesivo se ablanda y fluye para formar una unión estrecha con el sustrato. La fuerza de la unión aumenta durante el enfriamiento y se conserva por completo una vez finalizado el trabajo.
Características:
• Sistema de reparación adaptable.
• Resistente a altas fuerzas de corte.
• Excelente adhesión a recubrimientos comerciales de PE aplicados en fábrica.
• No se requiere equipo especial.
Beneficios:
• Larga duración y alto rendimiento.
• Ahorra tiempo con una instalación rápida y cómoda.
• Ahorra dinero manteniendo bajos los costos de inventario y logística.
• Hace que la instalación sea rápida y sencilla. Mantiene los costos de instalación bajos.
Hoja de datos ZBL-RP
Características de funcionamiento | Método de prueba | Resultado de la prueba | |
Temperatura de funcionamiento de la tubería. | Hasta 65°C | ||
Temperatura mínima de instalación. | 75°C (167°F) | ||
Compatibilidad del revestimiento principal | PE, PP, FBE, HPPC | ||
Propiedades adhesivas | |||
Punto de reblandecimiento | ASTM E28 | 105ºC | |
Cizalla de vuelta a 23°C | DIN 30672 | 79 N/cm2 | |
Propiedades de respaldo | |||
Resistencia a la tracción | Norma ASTM D638 | 24MPa | |
Alargamiento | Norma ASTM D638 | 500% | |
Dureza | Norma ASTM D2240 | 58 Orilla D | |
Resistividad de volumen | Norma ASTM D257 | 1017 ohmios-cm | |
Propiedades de la manga | |||
Resistencia al pelado a 23°C | DIN30672 | 90 N/cm | |
Resistencia al impacto | ASTM G14 | 56 pulgadas.LBS | |
Resistencia a la sangría | ISO 21809-3 | 0,65 mm | |
Desunión catódica a 23 ℃, 28 días con epoxi | ASTM G8 | radio de 9 mm | |
Baja temperatura. Flexibilidad | ASTM D2671-C | -32ºC | |
Espesor | |||
Respaldo tal como se suministra | 0,8 mm | ||
Adhesivo tal como se suministra | 0,7 mm | ||
